海口手持式超声波局部放电检测仪 放电检测：按放电检测对应的F1键可循环选择输出的放电信号，根据检测需要设置为需要的信号输出类型。“TEV”输出地电波信号。“USS”输出超声波信号。“UHF”输出UHF信号。“CT‘输出对地电流信号关闭：若检测时只需使用一个通道时，可将另一个通道关闭。如关闭通道1（通道2）时，单击“MENU”打开菜单栏，将当前通道选择为CH1（CH2），若CH1（CH2）处于打开状态则单击CH1（CH2），该通道在显示界面不显示，处于关闭状态。若想再次打开通道1（通道2），则将当前通道选择为CH1（CH2），再次点击CH1（CH2）可打开通道1（通道2）。2）设置：单击“设置”对应的F2键可打开当前选择的通道设置选项。输出电压：设置待检设备需要的传感器是否需要输出电压。单击”输出电压”对应的F1键可打开输出电压，再次单击F1按钮则关闭电压。当打开输出电压时，显示界面上的灯亮，当关闭输出电压时，显示界面上的灯不亮。单位：切换该通道输出放电量的单位，分别为mv、dB、dBmW、dBuV、dBmV。单击“单位”对应的F2键可更改该通道检测到的放电单位，该选项为循环选择，根据放电检测类型选择合适的单位。读数设置、放电次数及传感器，在检测时使用默认值即可，非专业人员请勿更改。交通灯：更改该通道交通灯颜色，可根据需要更改为合适的颜色。点击交通灯所对应的F2按键，进入到交通灯颜色设置界面，交通灯颜色分别为绿色、黄色、红色。，根据要更改的颜色双击所对应的按键。如更改“绿色”，则双击绿色对应的F1键，在弹出的对话框中单击方向键进行更改.单击上下左右键选择数字，单击方向键中间的回车键确定，设置完成后单击处于显示状态的单位按键进行确定，该绿色的颜色设置则改为设置的数据。交通灯显示的单位与之前设置的单位一致。设置过程中如想中断设置，则单击取消按钮，该颜色则不改变。其他颜色的设置参照绿色颜色的设置即可。

海口手持式超声波局部放电检测仪TEV测量（主要检测开关柜内部局部放电）1、复合式TEV传感器连接方式取BNC-SMA同轴电缆一条，将BNC端连接到主机CH1通道BNC头上，SMA端则连接到复合式TEV传感器标有“RF-OUT”SMA头上。复合式TEV传感器接线2、主机设置打开主机，点击选择CH1，将当前通道选择到通道1上，单击“MENU”菜单键，在菜单栏按F1键将“放电检测”选择为TEV，按F2键设置是否“输出电压”及“单位”。使用复合式TEV传感器进行检测时需要输出电压。3、开始测量点击“AUTORANGE”按钮，当按钮显示绿色灯亮时主机开始测量。AUTORANGE打开单击后主机处于自动触发状态，显示界面通道1则显示为当前复合式TEV传感器检测到的放电信号。无放电信号 有放电信号当开关柜局放测试主机检测到的放电信号过大，则显示界面显示的数值变为红色，此时传感器处于饱和状态。传感器饱和4、背景噪声开关柜外部的一些源发出的电磁信号也可能在开关柜的外部产生瞬时接地电压，这些源可以是架空线绝缘子、变压器进行套管、强的无线电信号甚至是附近高速公路的车流量。这些也可以在不连接到开关柜的金属体如变电站房门或围栏等金属体上产生瞬时接地电压信号。因此在对开关柜进行检测之前，就应该测量出这些表面上的背景噪声。测量不属于开关柜组成部分的金属体如金属门、金属围栏等的背景噪声。记下三次连续的有关金属体的分贝值和计数，并取中间幅值的读数作为背景测量的读数。

海口手持式超声波局部放电检测仪进入系统主界面后，按【设置】键进入设置界面，按或键选择要修改的项目，选中项目后按或键对选中的项目进行修改。其中特殊项：设备名称、任务编号和日期时间，对其进行修改时需按下述步骤：首先按或键选择要修改的项目；然后按或键选择要修改的具体位置，待修改位置光标闪烁后，按或键对该位置的值进行修改，修改完毕后按或键调整光标到没有闪烁区域，按或键选择要修改的其他项目。图5-4特殊项更改光标位置示意图系统设置?文件名称—设置数据存储文件的名称，以及文件当前状态。?设备名称—设置被检测设备的编号。?任务编号—设置试验任务编号。?测量方式—设置当前选择的测量方式：UHF，US。?同步方式—设置当前选择的同步方式：内同步、外同步、光同步。内同步：系统采用内部50Hz同步信号。外同步：采用试验电源同步。光同步：在室内或其他无阳光直射地点检测时，需打开白炽灯，可将同步方式改为光同步。?按键声音—设置按键声音开、关情况。?日期时间—设置系统日期时间。?图片存储位置—设置当前图片存储路径，可存储在SD卡内，或通过USB口存储到终端设备。?音量—设置耳机音量大小。图5-5系统设置图?UHF设置?预警值（黄色）—设置黄色“交通灯”门限值（默认值-60dBmW）。?报警值（红色）—设置红色“交通灯”门限值（默认值-30dBmW）。?测量模式—设置UHF测量模式，包含监测模式、巡检模式。?周波数—设置波形模式下单次处理的周波数量。?统计时长—设置统计模式的统计时间。?背景阈值—根据现场实际情况设置虑除阈值。?滤波方式—设置当前的滤波方式：高通，低通，直通

海口手持式超声波局部放电检测仪技术指标3.1 适用范围具备对运行中的高压电气设备进行局放带电巡检的功能，适用于变压器、GIS、开关柜、电缆等高压电气设备的局放带电巡检。3.2 产品技术规范和标准1）IEC60270 《局部放电测量》2）GB/T7354 《局部放电测量》3.3 使用环境1）环境温度： －10℃～50℃2）相对湿度：≤95％。3）海拔高度：≤1000m3.4 主机技术参数测量通道： 2/4个独立测量通道，每个通道支持光、电双采样速率： 每通道125MHz本量程非线性误差：≤±5％可测试品的电容量范围： 6pF～250μF抗电压冲击能力：2500V，信号端口端，电源端，对地（正、负）充电电源：AC220V±10％；频率50Hz；功率＜50W内置可充电电池：连续工作4小时以上3.5 传感器技术参数 3.5.1 超高频传感器 检测频带300MHz～1.5GHz信号传输方式 50Ω同轴电缆检测灵敏度 1dB增益 ＞65dbm3.5.2 超声传感器 检测频带20kHz～180kHz信号传输方式 50Ω同轴电缆有效灵敏度 10pC3.5.3 高频电流互感器检测频带10kHz～30MHz信号传输方式 50Ω同轴电缆检测灵敏度 10pC3.5.4 TEV传感器 测量信号 暂态地电压信号信号传输方式 50Ω同轴电缆TEV测量频带 10MHz-100MHz

海口手持式超声波局部放电检测仪 友情提示感谢您选用我司产品，本说明书介绍了局部放电检测仪的检测原理、使用方法和干扰排除，在初次使用时，请详细阅读，有助于您熟练地使用，确保检测精度。2、产品介绍2.1概述局部放电是指绝缘结构中由于电场分布不均匀、局部场强过高而导致的绝缘介质中局部范围内的放电或击穿现象局部放电是绝缘老化的重要征兆和表现形式因此对局部放电的有效检测对电力设备的经济运行具有重要意义。局部放电的检测是以局部放电所产生的各种现象为依据通过能表征放电的物理量来分析局部放电的状态及特性。国内外学者进行广泛、深入研究局部放电的过程中产生的电脉冲、电磁辐射、超声波、光和分解产物后，提出了局部放电法（主要有暂态地电波法、脉冲电流法、超声波法和超高频法）、电化学法和光学法等检测方法。传统的局部放电检测仪其测量信号的响应频率一般不超过1 MHz易受外界干扰的影响稳定性差，影响了其应用。随着计算机技术、电子技术和传感器技术的进步，为超高频检测技术创造了条件，使其具有检测频率高、抗干扰性强和灵敏度高，得到高度重视。局部放电检测仪，配置有五种传感器，其中TEV、超声波和HFCT适用于对高压开关柜、环网柜局部放电检测；超声波和UHF适用于对GIS的绝缘状态进行检测；使用超声波和HFCT适用于电缆的绝缘状态进行检测。内置的专家诊断系统能根据检测数据进行分析，判断放电能量大小和可能部位，在电力、铁路等得到广泛应用。

海口手持式超声波局部放电检测仪?US设置?预警值（黄色）—设置黄色“交通灯”门限值（默认值2mV）。?报警值（红色）—设置红色“交通灯”门限值（默认值6mV）增益—设置US通道增益，系统采用自动增益控制调节，范围为：42dB、35dB、28dB、21dB、14dB、7dB、0dB、-7dB。?测量模式—设置US测量模式，包含监测模式、巡检模式。?周波数—设置波形模式下单次处理的周波数量。?背景阈值—根据现场实际情况设置虑除阈值。图5-7US设置图?系统信息?设备型号—显示当前设备的型号?设备编号—显示当前设备编号?软件版本号—显示当前设备采用的软件版本?序列号—显示当前设备的软件序列号图5-8系统信息图5.6UHF测量UHF有2种测量方式：巡检模式、监测模式。进入系统主界面，按【设置】键进入设置界面，在【系统设置】中【测量方式】项选择【UHF】，按【UHF设置】键进入UHF设置界面，在【测量模式】中选择测量模式。按键进入相应的测量方式。?UHF—巡检模式在【UHF设置】→【测量方式】→巡检模式，按键进入巡检模式。在巡检模式下有3种显示图：波形图，PRPD图，PRPS图。在运行状态下，按或键切换不同显示图，且三种显示图同步处理放电数据。?波形图显示当前测量数据波形，根据【UHF设置】中周波数设置显示对应的周波数目，根据放电特性来判断是否放电，同时通过或键可对波形幅值进行缩小或放大调节。图5-9UHF波形图?测量通道—显示当前测量连接的通道。?测量模式—显示当前选择的测量模式。?同步方式—显示当前选择的同步方式，内同步、外同步、光同步。?运行状态—显示当前试验的运行状态，运行、停止。?USB—显示当前USB接口有无接外接鼠标键盘或移动存储设备。?日期时间—显示当前的日期时间，年月日时分秒。?电池状态—显示当前电池电量的百分比。?测试背景—显示被测仪器所在环境的信号。?峰值读数—显示数据的采样峰值，用dBmW表示。?报警历史—显示38个周期内测得数值的大小。?历史读数—显示38个周期内测得数值的值。

海口手持式超声波局部放电检测仪 放电检测：按放电检测对应的F1键可循环选择输出的放电信号，根据检测需要设置为需要的信号输出类型。“TEV”输出地电波信号。“USS”输出超声波信号。“UHF”输出UHF信号。“CT‘输出对地电流信号关闭：若检测时只需使用一个通道时，可将另一个通道关闭。如关闭通道1（通道2）时，单击“MENU”打开菜单栏，将当前通道选择为CH1（CH2），若CH1（CH2）处于打开状态则单击CH1（CH2），该通道在显示界面不显示，处于关闭状态。若想再次打开通道1（通道2），则将当前通道选择为CH1（CH2），再次点击CH1（CH2）可打开通道1（通道2）。2）设置：单击“设置”对应的F2键可打开当前选择的通道设置选项。输出电压：设置待检设备需要的传感器是否需要输出电压。单击”输出电压”对应的F1键可打开输出电压，再次单击F1按钮则关闭电压。当打开输出电压时，显示界面上的灯亮，当关闭输出电压时，显示界面上的灯不亮。单位：切换该通道输出放电量的单位，分别为mv、dB、dBmW、dBuV、dBmV。单击“单位”对应的F2键可更改该通道检测到的放电单位，该选项为循环选择，根据放电检测类型选择合适的单位。读数设置、放电次数及传感器，在检测时使用默认值即可，非专业人员请勿更改。交通灯：更改该通道交通灯颜色，可根据需要更改为合适的颜色。点击交通灯所对应的F2按键，进入到交通灯颜色设置界面，交通灯颜色分别为绿色、黄色、红色。，根据要更改的颜色双击所对应的按键。如更改“绿色”，则双击绿色对应的F1键，在弹出的对话框中单击方向键进行更改.单击上下左右键选择数字，单击方向键中间的回车键确定，设置完成后单击处于显示状态的单位按键进行确定，该绿色的颜色设置则改为设置的数据。交通灯显示的单位与之前设置的单位一致。设置过程中如想中断设置，则单击取消按钮，该颜色则不改变。其他颜色的设置参照绿色颜色的设置即可。

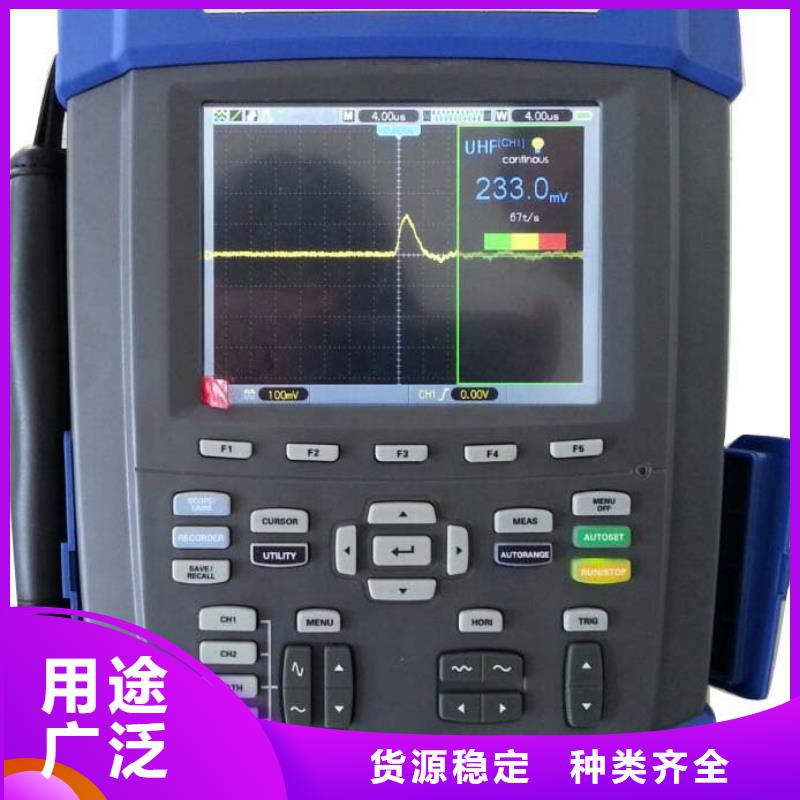

海口手持式超声波局部放电检测仪该便携式局放巡检仪是我公司技术人员根据多年高压电气设备局放检测经验设计生产。适用于变压器、GIS、开关柜、电缆、避雷器、互感器等高压电气设备的局放带电巡检。该便携式局放巡检仪由2通道便携式巡检测试仪主机、局放巡检软件、高频电流互感器（开口圆形互感器）、超声波传感器、超高频传感器 、TEV传感器、校准脉冲发生器、同轴电缆等组成。图1.1 便携式局放巡检仪二、产品主要特点介绍 1、抗干扰能力较强，检测数据准确利用数字滤波技术，可以有效地现场干扰，在强干扰环境下也能实现局部放电测量。2、高灵敏度的传感器，能够灵敏反映设备内部的局部放电状态采用宽频带局部放电超高频传感器，检测频带可覆盖300MHz-1.5GHz（任意频带可选），可有效采集到 GIS设备内部的局部放电信号。超声传感器采用目前进的技术，实际应用验证，可检测到微弱的放电信号，确保可以有效检测到高压设备内部的局部放电信号。ＴＥＶ传感器与开关柜柜体接触部分采用介电常数良好的聚四氟乙烯材料，内置接收电极，与开关柜柜壁形成电容，可将柜内放电信号耦合到传感器中进行信号处理，确保可以有效检测到开关柜内部的局部放电信号。高频电流互感器采用有源零磁通设计原理，不仅能够满足mA电流信号的采集，而且具有很强的抗干扰能力。3、安装简单方便接触式超声传感器可直接贴附在高压设备的外壁上，操作简单而且。高频电流互感器为圆形开口式设计，便于卡装在不同接地线上。4、连接简单方便系统采用多种连接方式，传感器与主机之间选用BNC、SMA接口、光纤三种方式，便于使用。

海口手持式超声波局部放电检测仪测量注意事项主机开启后，确保TEV传感器处在离开金属体的自由空间中，否则会影响自检。选择TEV模式。为了进行测量，应该使TEV传感器垂平行与在其上面要进行测量的金属体接触。如果仪器处在连续测量模式，则应该立即显示读数，但是一旦TEV传感器从金属体上拆下后读数就不再在显示屏上继续显示。如果是在单次测量模式，则一旦按下按钮，在这种模式下，读数会保留显示在显示屏上。如需要确保一致性，可以重复测量几次。对于开关柜的测量是在每一个面板的每一个部件如电缆盒、电流互感器室、母排室、断路器以及电压互感器等的中心位置进行的。断路器以及其它中高压开关仪器的位置都要记录下来，因为如果这些仪器处于断开的位置，则某些部件就不会带电，因此这些部件上不会测到读数。记录每一个位置上的组读数。但是如果测到的幅值比背景干扰水平高出10dB，本身幅值大于20dB时，应该连续记录三组以上读数。6、保存使用手持式局放测试仪进行检测，若想保存当前检测到的放电信号时，需准备一个U盘进行存储图形。保存图片：单击”SAVE/RECALL”，打卡保存/调出菜单栏，单击“图片”对应的F5按键进行存储，此时的放电信号将被存储到U盘。检测结束后，将U盘插入电脑，可将检测时存储的放电信号波形打开。
